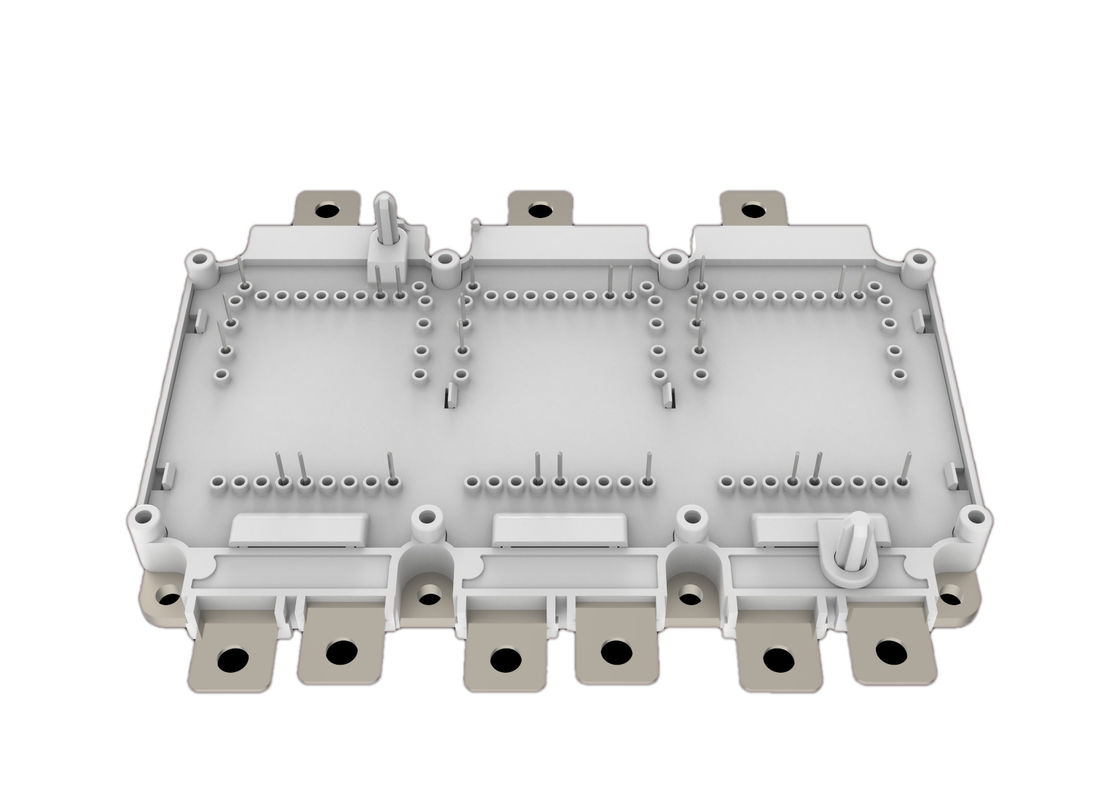

750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM

Name: 750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM
Brand: 750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM
SKU: SPS820F08HDM4
Rating: 4.7 (159 reviews)

Λεπτομέρειες για το προϊόν

Αριθμό μοντέλου: SPS820F08HDM4

Όροι πληρωμής και αποστολής

Βρείτε την καλύτερη τιμή

Λεπτομέρειες για το προϊόν

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                750V 820A μονάδα ισχύος αυτοκινήτου, Πλήρης γέφυρα IGBT μονάδα OEM, Ηλεκτρονική μονάδα αυτοκινήτου OEM


Πιστοποιητικά:	CE, FCC, RoHS	Χρώμα:	Μαύρο
Συμφωνία:	Συμβατό με τα περισσότερα σύγχρονα οχήματα	Συνδεσιμότητα:	Με καλώδιο
Μέγεθος:	Διαφέρει ανάλογα με την συγκεκριμένη μονάδα	Λειτουργία:	Έλεγχος και παρακολούθηση διαφόρων συστημάτων σε όχημα
Υλικό:	Πλαστικό και μέταλλο	Θερμοκρασία λειτουργίας:	-40°C σε 85°C
Δραστηριακή τάση:	12V	Τύπος:	Ηλεκτρονικά
Εγγύηση:	1 έτος	Βάρος:	Διαφέρει ανάλογα με την συγκεκριμένη μονάδα

Πιστοποιητικά:	CE, FCC, RoHS
Χρώμα:	Μαύρο
Συμφωνία:	Συμβατό με τα περισσότερα σύγχρονα οχήματα
Συνδεσιμότητα:	Με καλώδιο
Μέγεθος:	Διαφέρει ανάλογα με την συγκεκριμένη μονάδα
Λειτουργία:	Έλεγχος και παρακολούθηση διαφόρων συστημάτων σε όχημα
Υλικό:	Πλαστικό και μέταλλο
Θερμοκρασία λειτουργίας:	-40°C σε 85°C
Δραστηριακή τάση:	12V
Τύπος:	Ηλεκτρονικά
Εγγύηση:	1 έτος
Βάρος:	Διαφέρει ανάλογα με την συγκεκριμένη μονάδα

750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM

Σωστή ισχύς-DS-SPS820F08HDM4-S04090002

750V 820Α IGBT Πλήρης Γέφυρα Μονάδα

750V 820Α IGBT

750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM 0

Χαρακτηριστικά:

Π Τεχνολογία 750V Trench+ Field Stop

□ Δίοδοι ελεύθερης τροχιάς με γρήγορη και απαλή ανάκτηση

□ V_CE(sat)με θετικό συντελεστή θερμοκρασίας

□ Μικρές απώλειες μετάλλαξης

□ Δυνατότητα βραχυκύκλωσης

Τυπικό Εφαρμογές:

□ Κινητήρες

□ Υβριδικά ηλεκτρικά οχήματα

□ Εφαρμογές στον τομέα των αυτοκινήτων

Π Εμπορικά γεωργικά οχήματα

Πακέτο

Άρθρο	Σύμβολο	Προϋποθέσεις		Αξίες			Μονάδα
Η τάση δοκιμής απομόνωσης	ΒΙΣΟΛ	RMS, f = 0 Hz, t = 1 s		4.2			kV
Υλικό της πλάκας βάσης του μοντέλου				Κου
Εσωτερική απομόνωση		(κλάση 1, IEC 61140) Βασική μόνωση (κλάση 1, IEC 61140)		Αλ₂Ο₃
Απόσταση έλξης	Κρίπ	Τερματικό στα αποχετευτικά συστήματα		9.0			χμ
	Κρίπ	από τερματικό σε τερματικό		9.0
Αδειοδότηση	dΚαθαρή	Τερματικό στα αποχετευτικά συστήματα		4.5			χμ
	dΚαθαρή	από τερματικό σε τερματικό		4.5
Συγκριτικός δείκτης παρακολούθησης	ΚΤΠ			> 200

Άρθρο	Σύμβολο	Προϋποθέσεις		Αξίες			Μονάδα
				- Μίνι.	Τύπος.	Μαξ. Μαξ.
Μονάδα παραστρατημένης επαγωγικότητας	ΕΛΣΕ				10		nH
Αντίσταση μολύβδου μονάδας, τερματικά - τσιπ	RCC+EE		Τ_Γ= 25°C		0.75		mΩ
Θέρμανση αποθήκευσης	Tstg			-40		125	°C
Δρόμος τοποθέτησης για την τοποθέτηση της μονάδας	M4	Πίνακα βάσης για αποχέτευση θερμότητας		1.8		2.2	Νμ
	M3	PCB στο πλαίσιο		0.45		0.55	Νμ
Βάρος	G				725		g

IGBT

Μέγιστο Αξιολογημένη Αξίες

Άρθρο	Σύμβολο	Προϋποθέσεις		Αξίες	Μονάδα
Δυνατότητα συλλέκτη-εκδότη	ΕΣΕΣ		Τ_vj= 25°C	750	V
Μέγιστη τάση εκπομπής πύλης	ΒΓΕΣ			±20	V
Τροποποιημένη τάση πύλης-εκδότη	ΒΓΕΣ	t_p≤ 10μs, D=0.01		±30	V
Εφαρμοσμένο ρεύμα συλλέκτη	ICN			820	Α
Συνεχή ρεύμα συνεχούς ρεύματος συλλέκτη	Εγώ..._Γ	Τ_F= 80°C, Τ_vjmax= 175°C		450	Α
Πυκνωμένο ρεύμα συλλέκτη,tp περιορισμένο από T_jmax	ICpulse			1640	Α
Απορρόφηση ισχύος	Πtot		Τ_F= 75°C	769	W

Άρθρο	Σύμβολο	Προϋποθέσεις		Αξίες			Μονάδα
Άρθρο	Σύμβολο	Προϋποθέσεις		- Μίνι.	Τύπος.	Μαξ. Μαξ.	Μονάδα
Η τάση κορεσμού συλλέκτη-εκδότη	VCE(sat)	Εγώ..._Γ=450A, V_Γενικά=15V	Τ_vj= 25°C		1.20	1.40	V
			Τ_vj= 125°C		1.24
			Τ_vj= 150°C		1.27
		Εγώ..._Γ=820A, V_Γενικά=15V	Τ_vj= 25°C		1.40	1.60
			Τ_vj= 125°C		1.55
			Τ_vj= 150°C		1.60
Δυναμική τάση κατώτατης τάσης	ΕΠΕ (η)	V_CE= V_ΓενικάΕγώ..._Γ= 9,6mA		5.1	5.8	6.5	V
Δράση διακοπής συλλέκτη-εκδότη	ICES	V_CE=750V, V_Γενικά=0V	Τ_vj= 25°C			100	μA
Δράση διακοπής συλλέκτη-εκδότη	ICES	V_CE=750V, V_Γενικά=0V	Τ_vj= 150°C			5	mA
ρεύμα διαρροής από τον εκδότη πύλης	ΙΓΕΣ	V_CE=0V,V_Γενικά=±20V, T_vj= 25°C		-200 δολάρια		200	nΑ
Χρέωση πύλης	Q_G	V_CE= 400V, I_Γ= 450A, V_Γενικά=-8/+15V			1.6		μC
Εσωτερική αντίσταση πύλης	RGint				0.8		Ω
Εισαγωγική χωρητικότητα	Σημεία	V_CE= 25V, V_Γενικά=0V, f =100kHz			42.4		nF
Δυνατότητα παραγωγής	Κουέ				3.1
Αντίστροφη μεταφοράς χωρητικότητας	Κρέας				0.8
Χρόνος καθυστέρησης ενεργοποίησης, επαγωγικό φορτίο	Επικαιροποιημένο	V_CC= 400V,I_Γ=450A R_Γκόν= 2,5Ω, V_Γενικά=-8/+15V	Τ_vj= 25°C		90		σ
			Τ_vj= 125°C		92		σ
			Τ_vj= 150°C		96		σ
Χρόνος άνοδος, επαγωγικό φορτίο	t_r		Τ_vj= 25°C		64		σ
			Τ_vj= 125°C		68		σ
			Τ_vj= 150°C		70		σ
Χρόνος καθυστέρησης απενεργοποίησης, επαγωγικό φορτίο	ΔΕΔ (εκκλεισμός)	V_CC= 400V,I_Γ=450A R_Γκοφ.=5,1Ω, V_Γενικά=-8/+15V	Τ_vj= 25°C		520		σ
			Τ_vj= 125°C		580		σ
			Τ_vj= 150°C		590		σ
Ώρα πτώσης, επαγωγικό φορτίο	t_f		Τ_vj= 25°C		200		σ
			Τ_vj= 125°C		310		σ
			Τ_vj= 150°C		320		σ
Απώλεια ενέργειας ανά παλμό	Εων	V_CC= 400V,I_Γ=450A R_G= 2,5Ω,R_Γκοφ.=5,1Ω V_Γενικά=-8/+15V	Τ_vj= 25°C		15.0		mJ
			Τ_vj= 125°C		18.0		mJ
			Τ_vj= 150°C		20.0		mJ
Απενεργοποιήστε την απώλεια ενέργειας ανά παλμό	Εφ		Τ_vj= 25°C		33.5		mJ
			Τ_vj= 125°C		41.0		mJ
			Τ_vj= 150°C		43.0		mJ

Άρθρο	Σύμβολο	Προϋποθέσεις		Αξίες			Μονάδα
Άρθρο	Σύμβολο	Προϋποθέσεις		- Μίνι.	Τύπος.	Μαξ. Μαξ.	Μονάδα
Δεδομένα SC	ΕΣΚ	V_Γενικά≤ 15V, V_CC=400V	tp≤3μs T_vj= 150°C			5400	Α
Θερμική αντίσταση IGBT, υγρό ψύξης διασταύρωσης	RthJF					0.13	Κ / Δ
Θερμοκρασία λειτουργίας	TJop			-40		175	°C

Διοδή

Μέγιστο Αξιολογημένη Αξίες

Άρθρο	Σύμβολο	Προϋποθέσεις		Αξίες	Μονάδα
Επαναλαμβανόμενη αντίστροφη τάση	VRRM		Τ_vj= 25°C	750	V
Εφαρμοσμένο προωθητικό ρεύμα	ICN			820	Α
Συνεχή συνεχής τάση προς τα εμπρός	Εγώ..._F	Τ_F= 80°C, Τ_vjmax= 175°C		450	Α
Διοδικό παλμικό ρεύμα,tp περιορισμένο από T_Jmax	IFpulse			1640	Α

Χαρακτηριστικό Αξίες

Άρθρο	Σύμβολο	Προϋποθέσεις		Αξίες			Μονάδα
				- Μίνι.	Τύπος.	Μαξ. Μαξ.
Προχωρημένη τάση	V_F	Εγώ..._F= 450A, V_Γενικά=0V	Τ_vj= 25°C		1.20	1.60	V
			Τ_vj= 125°C		1.16
			Τ_vj= 150°C		1.14
		Εγώ..._F= 820A, V_Γενικά=0V	Τ_vj= 25°C		1.42	1.80
			Τ_vj= 125°C		1.43
			Τ_vj= 150°C		1.44
Χρόνος ανάκτησης αντίστροφης	trr	Εγώ..._F=450A ΔΙ_F/dt=-6700A/μs (T)_vj= 150°C) V_R= 400V, V_Γενικά=-8V	Τ_vj= 25°C		122		σ
			Τ_vj= 125°C		160
			Τ_vj= 150°C		172
Πιο υψηλό αντίστροφο ρεύμα ανάκτησης	ΔΕΔΜ		Τ_vj= 25°C		295		Α
			Τ_vj= 125°C		360
			Τ_vj= 150°C		375
Επιστροφή των τελών ανάκτησης	Επικαιροποίηση		Τ_vj= 25°C		28.5		μC
			Τ_vj= 125°C		40.5
			Τ_vj= 150°C		43.5
Απώλεια ενέργειας αντιστροφής ανά παλμό	Ερέκ		Τ_vj= 25°C		6.2		mJ
			Τ_vj= 125°C		11.7
			Τ_vj= 150°C		13.2
Θερμική αντίσταση διόδου, υγρό ψύξης διασταύρωσης	RthJFD					0.25	Κ / Δ
Θερμοκρασία λειτουργίας	TJop			-40		175	°C

Ο θερμοστάτης NTC

Χαρακτηριστικό Αξίες

Άρθρο

Σύμβολο

Προϋποθέσεις

Αξίες

Μονάδα

Καθορισμένη αντίσταση

R25

Τ_Γ= 25°C

5.00

kΩ

Αξία Β

R25/50

3375

Αποδόσεις χαρακτηριστικό (συνηθισμένο) Απόδοση χαρακτηριστικό (συνηθισμένο)

Εγώ..._Γ= f (V_CE) Τ_vj= 150°C

750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM 5

IGBT

Μεταφορά Χαρακτηριστική (συνηθισμένη) Απώλειες μετάβασης IGBT (συνηθισμένη)

Εγώ..._Γ= f (V_Γενικά) V_CE= 20V E = f (R_G)

V_Γενικά= -8/+15V, I_Γ= 450A, V_CE= 400V

750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM 6

IGBT(Επενδύσεις σε αεροσκάφη)

Απώλειες εναλλαγής IGBT (τυπική) Αντίστροφη Προορισμός Ασφαλές λειτουργία Περιοχή (RBSOA)

E = f (I_Γ) Ι_Γ=f (V_CE)

V_Γενικά= -8/+15V, R_Γκόν= 2,5Ω,R_Γκοφ.= 5.1Ω, V_CE= 400V V_Γενικά= -8/+15V, R_Γκόφ= 5.1Ω, T_vj= 150°C

750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM 7

Τυπικό χωρητικότητα ως λειτουργία του συλλέκτης-εκδότης τάση Η φόρτιση της πύλης (τυπική)

C = f (V)_CE) V_Γενικά= f (Q_G)

f = 100 kHz, V_Γενικά= 0V I_Γ= 450A, V_CE= 400V

750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM 8

IGBT

IGBT μεταβατικό θερμική αντίσταση Προς τα εμπρός χαρακτηριστικό του Διοδή (τυπικό)

Zth(j-c) = f (t) I_F= f (V_F)

750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM 9

Απώλειες διακόπτη Δίοδος (συνηθισμένη) Απώλειες διακόπτη Δίοδος (συνηθισμένη)

Ε_Rec= f (R_G) Ε_Rec= f (I_F)

Εγώ..._F= 450A, V_CE= 400V R_G= 2,5Ω, V_CE= 400V

750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM 10

Διοδή μεταβατική θερμική αντίσταση NTC-θερμιστή-θερμοκρασία χαρακτηριστικό (τυπικό)

Zth(j-c) = f (t) R = f (T)

750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM 11

Μια μονάδα IGBT σε έναν μετατροπέα είναι μια συμπαγή συναρμολόγηση που περιέχει μονωμένα διπολικά τρανζίστορα (IGBT) και άλλα εξαρτήματα.Οι IGBT διαδραματίζουν κρίσιμο ρόλο στη μετατροπή συνεχούς ρεύματος (DC) σε εναλλασσόμενο ρεύμα (AC) σε συσκευές όπως οι κινητήρεςΗ ενότητα απλοποιεί την ενσωμάτωση και η κατάλληλη ψύξη είναι απαραίτητη για την αποτελεσματικότητα και την αξιοπιστία.

Κύκλος διάγραμμα τίτλος

750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM 12

Πακέτο περιγράμματα

750V 820A Ενότητες ισχύος αυτοκινήτων Ηλεκτρονική πλήρης γέφυρα IGBT μονάδα OEM 14

Μέγεθος σε χιλιοστά

χμ
