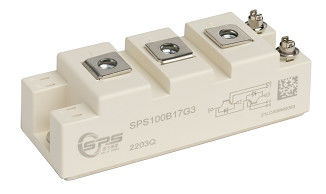

Προσαρμοσμένες μονάδες IGBT 34mm DS-SPS100B17G3R8-S04010015 V1.0

Name: Προσαρμοσμένες μονάδες IGBT 34mm DS-SPS100B17G3R8-S04010015 V1.0
Brand: Προσαρμοσμένες μονάδες IGBT 34mm DS-SPS100B17G3R8-S04010015 V1.0
SKU: SPS100B17G3R8
Rating: 4.5 (128 reviews)

Λεπτομέρειες για το προϊόν

Αριθμό μοντέλου: SPS100B17G3R8

Όροι πληρωμής και αποστολής

Βρείτε την καλύτερη τιμή

Λεπτομέρειες για το προϊόν

Περιγραφή του προϊόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Προσαρμοσμένες μονάδες IGBT αυτοκινήτων, Συστήματα IGBT για οχήματα 34 mm, Προσαρμοσμένες μονάδες 34mm


ΕΝΩΡΙΣΗ:	3 αναστροφέας φάσης	Τρέχων - συλλέκτης (ολοκληρωμένο κύκλωμα) (Max):	200A
Τρέχων - διακοπή συλλεκτών (Max):	1mA	Δαπάνη πυλών:	100nC
Τύπος εισόδου:	Τύπος	Τύπος στερέωσης:	Στήριξη πλαισίου
Θερμοκρασία λειτουργίας:	-40°C ~ 150°C	Πακέτο / Κουτί:	Μονάδα 34 mm
Τύπος συσκευασίας:	Μονάδα	Δύναμη - Max:	1.2KW
Χρόνος ανάκτησης αντίστροφης (trr):	100ns	Ενέργεια μετατροπής:	1.2mJ
Τάση - διακοπή εκπομπών συλλεκτών (Max):	600V	Τετάρτη, 15 Ιανουαρίου 2019:	1.8V

ΕΝΩΡΙΣΗ:	3 αναστροφέας φάσης
Τρέχων - συλλέκτης (ολοκληρωμένο κύκλωμα) (Max):	200A
Τρέχων - διακοπή συλλεκτών (Max):	1mA
Δαπάνη πυλών:	100nC
Τύπος εισόδου:	Τύπος
Τύπος στερέωσης:	Στήριξη πλαισίου
Θερμοκρασία λειτουργίας:	-40°C ~ 150°C
Πακέτο / Κουτί:	Μονάδα 34 mm
Τύπος συσκευασίας:	Μονάδα
Δύναμη - Max:	1.2KW
Χρόνος ανάκτησης αντίστροφης (trr):	100ns
Ενέργεια μετατροπής:	1.2mJ
Τάση - διακοπή εκπομπών συλλεκτών (Max):	600V
Τετάρτη, 15 Ιανουαρίου 2019:	1.8V

Προσαρμοσμένες μονάδες IGBT 34mm DS-SPS100B17G3R8-S04010015 V1.0

Στερεά ισχύος DS-SPS100B17G3R8-S04010015 V1.0

1700V 100A IGBT Το μισό. Γέφυρα Μονάδα

1700V 100A IGBT

Προσαρμοσμένες μονάδες IGBT 34mm DS-SPS100B17G3R8-S04010015 V1.0 0

Χαρακτηριστικά:

Π τεχνολογία 1700V Trench+ Field Stop

□ Δίοδοι ελεύθερης τροχιάς με γρήγορη και απαλή ανάκτηση

□ V_CE(sat)με θετικό συντελεστή θερμοκρασίας

□ Μικρές απώλειες μετάλλαξης

Τυπικό Εφαρμογές:

□ Κινητήρες/Σερβοκίνητα

□ Μετατροπές υψηλής ισχύος

□ UPS

□ Φωτοβολταϊκή ενέργεια

Πακέτο

Άρθρο	Σύμβολο	Προϋποθέσεις		Αξίες			Μονάδα
Η τάση δοκιμής απομόνωσης	ΒΙΣΟΛ	RMS, f = 50 Hz, t = 1 min		4.0			kV
Υλικό της πλάκας βάσης του μοντέλου				Κου
Εσωτερική απομόνωση		(κλάση 1, IEC 61140) Βασική μόνωση (κλάση 1, IEC 61140)		Αλ₂Ο₃
Απόσταση έλξης	Κρίπ	Τερματικό στα αποχετευτικά συστήματα		17.0			χμ
	Κρίπ	από τερματικό σε τερματικό		20.0
Αδειοδότηση	dΚαθαρή	Τερματικό στα αποχετευτικά συστήματα		17.0			χμ
	dΚαθαρή	από τερματικό σε τερματικό		9.5
Συγκριτικός δείκτης παρακολούθησης	ΚΤΠ			> 200

Άρθρο	Σύμβολο	Προϋποθέσεις		Αξίες			Μονάδα
				- Μίνι.	Τύπος.	Μαξ. Μαξ.
Μονάδα παραστρατημένης επαγωγικότητας	ΕΛΣΕ				20		nH
Αντίσταση μολύβδου μονάδας, τερματικά - τσιπ	RCC+EE		Τ_Γ= 25°C		0.65		mΩ
Θέρμανση αποθήκευσης	Tstg			-40		125	°C
Δρόμος τοποθέτησης για την τοποθέτηση της μονάδας	M6			3.0		5.0	Νμ
Δρόμος σύνδεσης τερματικού σημείου	Επενδύσεις			2.5		5.0	Νμ
Βάρος	G				160		g

IGBT

Μέγιστο Αξιολογημένη Αξίες

Άρθρο	Σύμβολο	Προϋποθέσεις		Αξίες	Μονάδα
Δυνατότητα συλλέκτη-εκδότη	ΕΣΕΣ		Τ_vj= 25°C	1700	V
Μέγιστη τάση εκπομπής πύλης	ΒΓΕΣ			±20	V
Τροποποιημένη τάση πύλης-εκδότη	ΒΓΕΣ	t_p≤ 10μs, D=0.01		±30	V
Συνεχή ρεύμα συνεχούς ρεύματος συλλέκτη	Εγώ..._Γ		Τ_Γ= 25°C	180	Α
Συνεχή ρεύμα συνεχούς ρεύματος συλλέκτη	Εγώ..._Γ		Τ_Γ= 100°C	100	Α
Πυκνωμένο ρεύμα συλλέκτη,tp περιορισμένο από T_jmax	ICpulse			200	Α
Απορρόφηση ισχύος	Πtot			535	W

Χαρακτηριστικό Αξίες

Άρθρο	Σύμβολο	Προϋποθέσεις		Αξίες			Μονάδα
Άρθρο	Σύμβολο	Προϋποθέσεις		- Μίνι.	Τύπος.	Μαξ. Μαξ.	Μονάδα
Η τάση κορεσμού συλλέκτη-εκδότη	VCE(sat)	Εγώ..._Γ= 100A, V_Γενικά=15V	Τ_vj= 25°C		1.65	1.95	V
			Τ_vj= 125°C		1.90
			Τ_vj= 150°C		1.92
Δυναμική τάση κατώτατης τάσης	ΕΠΕ (η)	V_CE= V_ΓενικάΕγώ..._Γ=4mA		5.0	5.8	6.5	V
Δράση διακοπής συλλέκτη-εκδότη	ICES	V_CE=1700V, V_Γενικά=0V	Τ_vj= 25°C			100	μA
Δράση διακοπής συλλέκτη-εκδότη	ICES	V_CE=1700V, V_Γενικά=0V	Τ_vj= 150°C			5	mA
ρεύμα διαρροής από τον εκδότη πύλης	ΙΓΕΣ	V_CE=0V,V_Γενικά=±20V, T_vj= 25°C		-200 δολάρια		200	nΑ
Χρέωση πύλης	Q_G	V_CE= 900V, I_Γ= 75A, V_Γενικά=±15V			0.6		μC
Εισαγωγική χωρητικότητα	Σημεία	V_CE= 25V, V_Γενικά=0V, f =100kHz			9.00		nF
Δυνατότητα παραγωγής	Κουέ				0.58
Αντίστροφη μεταφοράς χωρητικότητας	Κρέας				0.14
Εσωτερική αντίσταση πύλης	RGint	Τ_vj= 25°C			9		Ω
Χρόνος καθυστέρησης ενεργοποίησης, επαγωγικό φορτίο	Επικαιροποιημένο	V_CC= 900V,I_Γ=100A R_G=5,1Ω, V_Γενικά=±15V	Τ_vj= 25°C		194		σ
			Τ_vj= 125°C		218		σ
			Τ_vj= 150°C		222		σ
Χρόνος άνοδος, επαγωγικό φορτίο	t_r		Τ_vj= 25°C		48		σ
			Τ_vj= 125°C		60		σ
			Τ_vj= 150°C		66		σ
Χρόνος καθυστέρησης απενεργοποίησης, επαγωγικό φορτίο	ΔΕΔ (εκκλεισμός)	V_CC= 900V,I_Γ=100A R_G=5,1Ω, V_Γενικά=±15V	Τ_vj= 25°C		322		σ
			Τ_vj= 125°C		494		σ
			Τ_vj= 150°C		518		σ
Ώρα πτώσης, επαγωγικό φορτίο	t_f		Τ_vj= 25°C		500		σ
			Τ_vj= 125°C		676		σ
			Τ_vj= 150°C		740		σ
Απώλεια ενέργειας ανά παλμό	Εων	V_CC= 900V,I_Γ=100A R_G=5,1Ω, V_Γενικά=±15V	Τ_vj= 25°C		20.1		mJ
			Τ_vj= 125°C		33.4		mJ
			Τ_vj= 150°C		36.8		mJ
Απενεργοποιήστε την απώλεια ενέργειας ανά παλμό	Εφ		Τ_vj= 25°C		20.7		mJ
			Τ_vj= 125°C		30.6		mJ
			Τ_vj= 150°C		32.8		mJ
Δεδομένα SC	ΕΣΚ	V_Γενικά≤ 15V, V_CC=900V	tp≤10μs T_vj= 150°C			360	Α
Θερμική αντίσταση IGBT, θήκη σύνδεσης	RthJC					0.28	Κ / Δ
Θερμοκρασία λειτουργίας	TJop			-40		175	°C

Διοδή

Μέγιστο Αξιολογημένη Αξίες

Άρθρο	Σύμβολο	Προϋποθέσεις		Αξίες	Μονάδα
Επαναλαμβανόμενη αντίστροφη τάση	VRRM		Τ_vj= 25°C	1700	V
Συνεχή συνεχής τάση προς τα εμπρός	Εγώ..._F		Τ_Γ= 25°C	140	Α
Συνεχή συνεχής τάση προς τα εμπρός	Εγώ..._F		Τ_Γ= 100°C	100
Διοδικό παλμικό ρεύμα,tp περιορισμένο από T_Jmax	IFpulse			200

Χαρακτηριστικό Αξίες

Άρθρο	Σύμβολο	Προϋποθέσεις		Αξίες			Μονάδα
				- Μίνι.	Τύπος.	Μαξ. Μαξ.
Προχωρημένη τάση	V_F	Εγώ..._F= 100A, V_Γενικά=0V	Τ_vj= 25°C		2.00	2.40	V
			Τ_vj= 125°C		2.15
			Τ_vj= 150°C		2.20
Χρόνος ανάκτησης αντίστροφης	trr	Εγώ..._F=100A ΔΙ_F/dt=-2100A/μs (T)_vj= 150°C) V_R= 900V, V_Γενικά=-15V	Τ_vj= 25°C		120		σ
			Τ_vj= 125°C		180
			Τ_vj= 150°C		200
Πιο υψηλό αντίστροφο ρεύμα ανάκτησης	ΔΕΔΜ		Τ_vj= 25°C		193		Α
			Τ_vj= 125°C		216
			Τ_vj= 150°C		218
Επιστροφή των τελών ανάκτησης	Επικαιροποίηση		Τ_vj= 25°C		20		μC
			Τ_vj= 125°C		40
			Τ_vj= 150°C		47
Απώλεια ενέργειας αντιστροφής ανά παλμό	Ερέκ		Τ_vj= 25°C		4.9		mJ
			Τ_vj= 125°C		21.2
			Τ_vj= 150°C		24.1
Θερμική αντίσταση διόδου, θήκη σύνδεσης	RthJCD					0.40	Κ / Δ
Θερμοκρασία λειτουργίας	TJop			-40		175	°C

Αποδόσεις χαρακτηριστικό (συνηθισμένο) Απόδοση χαρακτηριστικό (συνηθισμένο)

Εγώ..._Γ= f (V_CE) Ι_Γ= f (V_CE) Τ_vj= 150°C

Προσαρμοσμένες μονάδες IGBT 34mm DS-SPS100B17G3R8-S04010015 V1.0 5

Μεταφορά χαρακτηριστικό (συνηθισμένο) Μετατροπή απώλειες IGBT(τυπικό)

Εγώ..._Γ= f (V_Γενικά) Ε = f (R_G)

V_CE= 20V V_Γενικά= ±15V, I_Γ= 100A, V_CE= 900V

Προσαρμοσμένες μονάδες IGBT 34mm DS-SPS100B17G3R8-S04010015 V1.0 6

IGBT RBSOA

Ανταλλαγή απώλειες IGBT(τυπικό) Πίσω Προορισμός Ασφαλές λειτουργία Περιοχή (RBSOA)

E = f (I_Γ) Ι_Γ=f (V_CE)

V_Γενικά= ±15V, R_G= 5.1Ω, V_CE= 900V V_Γενικά= ±15V, R_Γκόφ= 5.1Ω, T_vj= 150°C

Προσαρμοσμένες μονάδες IGBT 34mm DS-SPS100B17G3R8-S04010015 V1.0 7

Τυπικό χωρητικότητα ως Α λειτουργία του συλλέκτης-εκδότης τάση Η φόρτιση της πύλης (τυπική)

C = f (V)_CE) V_Γενικά= f (Q_G)

f = 100 kHz, V_Γενικά= 0V I_Γ= 100A, V_CE= 900V

IGBT

IGBT μεταβατικό θερμική αντίσταση ως Α λειτουργία του παλμού πλάτος Προς τα εμπρός χαρακτηριστικό του Διοδή (τυπικό)

Zth(j-c) = f (t) I_F= f (V_F)

Προσαρμοσμένες μονάδες IGBT 34mm DS-SPS100B17G3R8-S04010015 V1.0 9

Απώλειες διακόπτη Δίοδος (συνηθισμένη) Διακόπτηςαπώλειες Δίοδος (συνηθισμένο)

Ε_Rec= f (R_G) Ε_Rec= f (I_F)

Εγώ..._F= 100A, V_CE= 900V R_G= 5.1Ω, V_CE= 900V

Προσαρμοσμένες μονάδες IGBT 34mm DS-SPS100B17G3R8-S04010015 V1.0 10

Διοδή μεταβατικό θερμική αντίσταση ως Α λειτουργία του σφυγμό πλάτος

Zth(j-c) = f (t)

Προσαρμοσμένες μονάδες IGBT 34mm DS-SPS100B17G3R8-S04010015 V1.0 11

Το "1700V 100A IGBT Half Bridge Module" ενσωματώνει δύο IGBT σε διαμόρφωση μισής γέφυρας, κατάλληλη για εφαρμογές που απαιτούν μέτρια ισχύ.Παρέχει ακριβή έλεγχο της τάσης (1700V) και του ρεύματος (100A)Οι λεπτομερείς προδιαγραφές μπορούν να βρεθούν στο δελτίο δεδομένων του κατασκευαστή.
